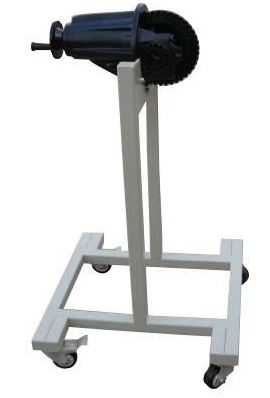

裝載機差速器解剖原理實訓臺
一．產品簡介
裝載機差速器解剖原理實訓臺以翻新ZL30裝載機差速器/主減速器機構為基礎，可對差速器/主減速器進行拆裝檢測等實際操作，展示汽車差速器/主減速器結構與原理。
適用于差速器/主減速器機構拆裝教學與技能鑒定需要。
二．結構組成
ZL30裝載機差速器/主減速器機構機械總成（包含附件）等附件、移動臺架等、臺架操作說明書等附件。
三．功能特點
1．滿足維修工考工的教學與技能鑒定。
2．差速器/主減速器機構可進行真實保養的教學與技能鑒定。
3．差速器/主減速器機構可進行真實拆裝與檢測的教學與技能鑒定。
4．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
四．外形與顏色
設備外形：400×350×700mm（長X寬X高）
五．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用噴塑工藝，厚度0.3mm.
2.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：60mm×50mm(直徑×寬度)
4.5腳輪支撐：1.0T
六、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
差速器/主減速器總成 |
|
套 |
1 |
|
2 |
移動臺架(帶自鎖腳輪裝置) |
400×350×700mm(長×寬×高) |
臺 |
1 |
