[產品型號]: [產品名稱]:太陽能發電教學實訓系統 [價     格]:SB-ST02 [在線客服]:

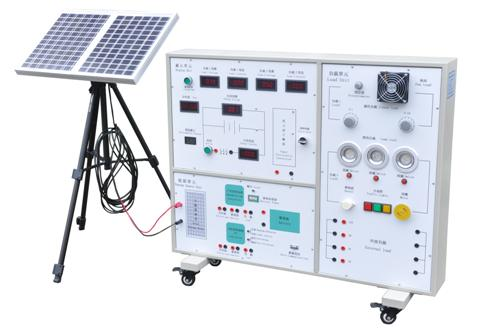

SB-ST02太陽能發電教學實訓系統



SB-02太陽能發電教學系統由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊,等部分組成。


一、主要技術規格參數: 太陽光電實習教學模塊

1、系統規格

◆ 系統最大電壓21.5V

系統最大電流:2A

系統最大功率:25W

2、太陽能電池規格:單晶硅太陽能電池

元件尺寸(L*W*H)621*281*28mm

最佳功率:20W

最佳工作電壓:17.05±0.5V

最佳工作電流:1.20±0.10A

短路電流:1.34±0.10A,

開路電壓:21.0±0.5V

3、太陽能控制器規格:

3、1、光電型控制器:

額定電壓:12V,額定電流為10A,配置鉛酸蓄電池,負載為100W以下的12V直流負載,控制單元一通道為光控輸出,另一通道為多類定時輸出。

3、2、戶用型控制器:

額定電壓:12V,最大光電電池功率:60W,最大負載電流:5A,過放電壓:11.0 ± 0.5, 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。

4、電表規格:

電流表:× 3個,2A, 顯示模式︰0.5LCD液晶顯示

電壓表:× 3個,20V,顯示模式︰0.5LCD液晶顯示

溫度表:× 1個,099.9

5、負載:

風扇:×1個,額定電壓:12V,工作電流:0.25A,功率:3W

交通燈:2(R,G,B),額定電壓:12V,工作電流:0.25A,功率:3W

LED燈:1(7)

蜂鳴器:×1

馬達:×1個,額定電壓:12V,工作電流:0.25A,功率:3W

開關:×1

按鈕:×1

6、電池:

閥控式密封鉛酸蓄電池,額定電壓:12V,額定容量(20hr) 3.3Ah,充電方法(恒壓),循環︰最大充電電流為825mA

7、電阻器:

可變電阻,電阻值調整范圍為01kΩ

DC/DC:5DC/DC電源模塊

提供DCAC模塊

◆ 支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)


8、系統外形尺寸;1100×寬780×厚120(㎜)平腳40×40×500(㎜)附滾輪方便推動至戶外教學。

9、太陽能電池調節鋁合金支架

◆ 最高工作高度1695㎜,最低工作高度455㎜,承載8㎏,凈重1.8㎏,最大管徑26㎜,收縮高度620

、太陽光電實習教學模塊實驗內容:

實驗一 太陽能電池發電原理實驗

實驗1-1 太陽能光電板能量轉換實驗

實驗1-2 環境對光電轉換影響實驗

實驗二 太陽能電池光電系統直接負載實驗

實驗三 光電控制型太陽能系統發電實驗

實驗3-1 光電型控制單元工作原理實驗

實驗3-2 光電型控制單元充放電保護實驗

實驗四 用戶型太陽能發電和利用實驗

實驗4-1 用戶型控制單元工作原理

實驗4-2 用戶型控制單元充放電保護實驗

實驗五 太陽能系統電器負載實驗

實驗六 綜合實驗

實驗七 太陽能電池基本特性測試實驗

實驗八 外部擴充DCAC外接電器實驗

實驗九 單晶太陽能電池I-V特性曲線實驗

三、配置單

序號





數量

單位

1

太陽能光電教學實驗臺


1

2

太陽能電池支架(三腳架)


1

3

太陽能電池組件(25W


1

4

蓄電池組


1

5

實驗附件


1

6

LabView 監控軟件


1
