鉗工工藝學教學模型
(根據勞動保障通用教材《鉗工工藝與技能訓練》一書制作）
機械制圖教學模型是大中專院校、職技校教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
貨號 | 圖號 | 產 品 名 稱 | 單位 |
備注 |

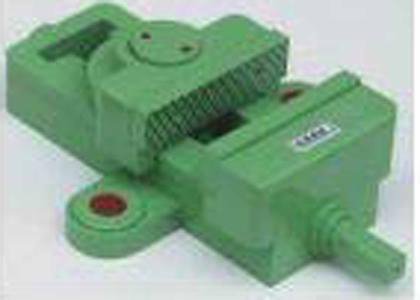

AC01 | 1-2 | 臺虎鉗 | 臺 |
立模 |
AC02 | 1-7 | 三用游標止卡尺 | 臺 |
有機制作 |
AC03 | 1-20 | 車刀刀頭的組成 | 臺 |
立模 |
AC04 | 1-21 | 三個輔助平面 | 臺 | |
AC05 | 1-22 | 車刀角度及標注 (2 件 ) | 臺 | |
AC06 | 1-23 | 切削的類型 | 件 |
二號示教板 |
AC07 | 1-24 | 切削力的分力 | 臺 |
立 模 |
AC08 | 2-1 | 劃針 | 把 | |
AC09 | 2-2 | 劃規 | 3 件 | |
AC10 | 2-2 | 長劃規 | 把 | |
AC11 | 2-3 | 劃線盤 | 臺 | |
AC12 | 2-4 | 游標高度尺 | 臺 | |
AC13 | 2-8 | V 型架 | 臺 | |
AC14 | 2-10 | 方箱 | 臺 | |
AC15 | 2-11 | 千斤頂 | 臺 | |
AC16 | 2-14 | 分度頭 | 臺 | |
AC17 | 2-22 | 鏨子的種類 | 3 件 | |
AC18 | 2-23 | 鏨子的幾何角度 | 臺 | |
AC19 | 2-67 | 研棒 | 件 |
二號示教板 |
AC20 | 2-70 | 研磨平板 | 2 件 |
立模 |
AC21 | 2-76 | 麻花鉆 | 把 | |
AC22 | 2-77 | 麻花鉆的幾何形狀 | 件 |
二號示教板 |
AC23 | 2-79 | 群鉆 | 件 |
二號示教板 |
AC24 | 2-80 | 擴孔鉆 | 把 |
立模 |
AC25 | 2-81 | 锪鉆的應用 | 件 |
二號示教板 |
AC26 | 2-82 | 鉸刀 | 把 |
立模 |
AC27 | 2-93 | 絲錐 | 把 |
|
AC28 | 2-94 | 普通鉸杠 | 3 把 |
|
AC29 | 2-96 | 拔牙 | 個 |
|
AC30 | 2-97 | 拔牙架 | 個 |
|
AC31 | 2-120 | 內卡鉗 | 個 |
有機制作 |
AC32 | 2-122 | 外卡鉗 | 個 |
|
AC33 | 3-2 | Z525 型立式鉆床的傳動系統 | 件 |
一號示教板 |
AC34 | 3-24 | 螺旋壓板夾緊 | 臺 |
立模 |
AC35 | 3-25 | 結構完善的螺旋壓板 | 臺 |
|
AC36 | 3-29 | 偏心夾緊裝置 | 臺 |
|
AC37 | 3-42 | 鉆孔用組合夾具 | 臺 |
|
AC38 | 4-1 | 方框式水平儀 | 臺 |
|
AC39 | 4-13 | 正弦規的使用方法 | 件 |
二號示教板 |
AC40 | 5-23 | 花鍵連接 | 臺 |
立模 |
AC41 | 5-24 | 銷連接 | 件 |
二號示教板 |
AC42 | 5-28 | 鏈傳動 | 臺 |
立模 |
AC43 | 5-29 | 齒形鏈 (3 件 ) | 套 |
|
AC44 | 5-31 | 套筒滾子鏈 (3 件 ) | 套 |
|
AC45 | 5-40 | 蝸桿蝸輪傳動機構 | 臺 |
|
AC46 | 5-44 | 整體式滑動軸承 | 臺 |
|
AC47 | 5-45 | 剖分式滑動軸承 | 臺 |
|
AC48 | 5-62 | C630 型車床主軸部件 | 件 |
一號示教板 |
AC49 | 5-68 | 圓錐齒輪軸組件 | 件 |
二號示教板 |
AC50 | 5-72 | 圓錐齒輪副裝配 | 件 |
|
AC51 | 5-74 | 溜板箱展開圖 | 件 |
一號示教板 |
AC52 | 5-76 | 開合螺母機構 | 臺 |
立模 |
AC53 | 5-77 | 互鎖機構工作原理 | 件 |
二號示教板 |
AC54 | 5-78 | 超越離合器工作原理 | 件 |
|
AC55 | 5-84 | Cb 型齒輪泵 | 臺 |
立模 |
AC56 | 6-11 | 配氣機構 | 件 |
二號示教板 |
AC57 | 6-15 | 柴油機燃油供給系統 | 件 |
|
AC58 | 6-17 | 噴油器 | 件 |
|
AC59 | 6-20 | 汽油機供給系統 | 件 |
一號示教板 |
AC60 | 6-25 | 齒輪式機油泵 | 件 |
|
AC61 | 6-31 | 離心式冷卻水泵 | 件 |
二號示教板 |
AC62 | 6-36 | 四沖程柴油機工作示意圖 | 件 |
|
AC63 | 6-38 | 四沖程汽油機工作示意圖 | 件 |
|
AC64 | 7-39 | 墊鐵的種類 (6 件 ) | 件 |
立模 |
AC65 | 7-80 | 進給箱展開圖 | 件 |
一號示教板 |
